По ту сторону фронта

Это уникальное транспортное средство стало такой же «визитной карточкой» вермахта, как кюбельвагены KdF typ 82. И если отвлечься от таблички «ORD-TEST» и современной цветопередачи, то можно себе представить, что этот снимок сделан подо Ржевом в 1942 году или в Арденнах в 1944-м. Впрочем, этот легкий полугусеничный тягач вполне мог быть сфотографирован и в охотничьих угодьях принадлежащего Герману Герингу замка Каринхале (по воспоминаниям соратников рейхсмаршал обожал пострелять фазанов, развалившись на заднем сиденье этого гибрида танка и мотоцикла). В общем, Kettenkraftrad заслуживает того, чтобы познакомиться с ним подробнее.

Гауптман Генрих Решке служил в оперативном отделе штаба 9-й полевой армии. И, надо сказать, война на Восточном фронте ему очень не нравилась. Ничего общего с той приятной прогулкой по Франции, в которой ему довелось участвовать двумя годами ранее! Слишком большие потери, слишком плохие дороги... Вот и сейчас он получил приказ инспектировать позиции 18-го гренадерского полка 6-й пехотной дивизии неподалеку от Ржева. А поскольку и без того никудышную дорогу размыли прошедшие перед этим дожди, Генрих решил не брать штабной автомобиль, а воспользоваться одним из недавно начавших поступать в войска «гусеничных мотоциклов» Kettenkraftrad. Гауптман уже видел их в деле и свято уверовал в способность этих машин справляться с проклятой русской грязью. Причем уверовал так сильно, что решил срезать путь и проехать через небольшой лесок. И действительно, Kettenkraftrad удивительно ловко лавировал между деревьями, как вдруг из-за стволов к нему метнулись «лешие» в пятнистых маскхалатах (разведке Западного фронта перед началом операции «Марс» позарез был нужен «язык»). А спустя сутки отправленный на поиски пропавшего гауптмана патруль обнаружил в лесу лишь брошенный «полугусеничник»…

Для того, чтобы понять, какое уникальное транспортное средство на этот раз попало в наши руки, придется совершить краткий экскурс в историю. Кстати, для того, чтобы совершить «экскурс» более объемный, достаточно открыть страницу 68 (см.: «Kettenkraftrad, или История «гусеничного мотоцикла»). Но это для особо пытливых. В данном же материале мы ограничимся тем, что ненадолго заглянем в конец тридцатых годов прошлого века – время, когда в Европе уже шла война. И тут важно понять два момента. Первый состоит в том, что в военное время задачи перед конструкторами ставят генералы, а второй – что бог войны, как известно, артиллерия. Так вот, генералы вермахта, разработавшие концепцию «блицкрига», отчаянно нуждались в артиллерийских тягачах, которые могли бы поддерживать высокую скорость движения во время дорожных маршей и вместе с тем были бы способны доставлять пушки на огневые позиции.

И перед конструкторами встал вопрос: а какой, собственно, тип движителя лучше использовать? Для бросков по автострадам, конечно же, лучше подходили колеса. Для перемещения по изрытому воронками полю боя – гусеницы. При этом оптимальный по проходимости гусеничный движитель с повышением скорости никак не хотел подчиняться управлению, а быстроходные колеса не могли осилить бездорожье… И в какой-то момент умами инженеров овладела полугусеничная схема, которая, как казалось, была в состоянии решить все проблемы. Но, как известно, нет не только «худа без добра», но и «добра без худа». Полугусеничная схема взяла себе не только все плюсы обоих вариантов, но не забыла «прихватить» еще и минусы. Более того, некоторые положительные свойства гусеничного движителя неожиданно оказались отрицательными для «гибрида». В частности, большая площадь опорной поверхности гусеницы, обеспечивающая повышение проходимости, в полугусеничном варианте существенно затрудняла поворот. Поиски компромиссных вариантов управляемости сводились к уменьшению длины опорной поверхности и увеличению расстояния между передними колесами и гусеничной тележкой, что, в свою очередь, опять… уменьшало проходимость.

Но инженеры третьего рейха пошли на некоторое усложнение механизма и добавили еще и функцию управления бортовыми фрикционами. Так родилась весьма совершенная конструкция полугусеничного транспортного средства с комбинированным управлением, позволяющая выполнять адекватные маневры в широком диапазоне скоростей без существенной потери проходимости. Все вышесказанное имеет прямое отношение к семейству немецких арттягачей и в том числе – к «гусеничному мотоциклу» HK-101. Он же Sd.Kfz. 2, он же kleines Kettenkraftrad, он же Kettenkrad.

Через семьдесят лет

Тестирование необычной техники – это всегда интересный и даже захватывающий процесс. А если эта самая «необычная техника» ко всему прочему еще и выпущена почти 70 лет тому назад... В общем, вы, наверное, уже поняли, что на этот раз гостем Дмитровского полигона стал именно HK-101 (официальное обозначение kleines Kettenkraftrad Sd.Kfz. 2). Беглый осмотр попавшей на тест антикварной техники (этот экземпляр выпущен в 1945 году) вызывает гору эмоций. Да какой это мотоцикл, это же монстр о двух гусеницах какой-то! Переднее колесо да руль – вот, собственно, и все, что здесь есть от мототехники. Остальное больше похоже на что угодно (в том числе и танк), но никак не на «кляйне» (то есть маленький) мотоцикл.

С неподдельным интересом продолжаем «визуальную экскурсию». Kettenkraftrad имеет несущий герметичный корпус-ванну, внутри которой видны два клапана (кингстона) для слива воды. Все детали корпуса достаточно массивны и сварены сплошным швом. Причем так сделано даже в местах, где, казалось бы, это не очень-то требуется. Переднее колесо с рулевым управлением взято от мотоцикла (практически без изменений, только вместо спиц стоят два отштампованных из стального листа диска). Кстати, на первых Kettenkraftrad спереди действительно стояли обычные спицованные колеса, но в серийном варианте от них отказались. Скорее всего, причиной такой замены был частые обрывы спиц, возникающие из-за очень большого бокового усилия, которое получает обод на твердом покрытии при резком повороте (да и технологически штампованные колеса проще, дешевле и ремонтопригоднее, хотя и тяжелее). Опорные катки располагаются в три ряда (ленивец первоначально тоже существовал в спицованном варианте).

Сами гусеницы – очень высокотехнологичные по тем временам – мелкозвенчатые и набраны из стальных траков. Такая конструкция обеспечивает очень низкое для этого типа движителя сопротивление качению. Каждый трак представляет собой пустотелую отливку сложной формы. Внутренняя полость служит емкостью для смазки игольчатых подшипников, соединяющих звенья гусеницы. Варианты резиновых гусениц с металлическими шпорами рассматривались, но были отброшены по причине низкой надежности и дефицита натурального каучука в Германии. Для повышения скорости движения по дорогам с твердым покрытием траки снабжены резиновыми опорными подушками относительно небольшой площади. Ну а на мягком грунте, где на первый план выходит проходимость, машина опирается о землю всей поверхностью трака, используя выступающие подушки в качестве развитых грунтозацепов.

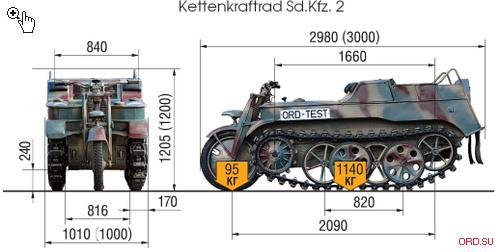

Сцепление траков с ведущим колесом происходит через ролики по его окружности. На твердом покрытии удельное давление на грунт равняется 3,75 кг/см2, а на мягкой земле, когда вес машины вдавливает подушки и Kettenkraftrad опирается о всю площадь гусеницы, это значение снижается до 0,61 кг/см2. В сочетании с удельной мощностью около 28 л.с. на тонну все это превращает «гусеничный мотоцикл» в превосходный тягач-буксировщик. В принципе для Kettenkraftrad были предусмотрены и уменьшавшие давление на грунт уширенные траки, причем, как нетрудно догадаться, «правые» и «левые». Но при использовании таких траков скорость не должна была превышать 40 км/ч. Также для улучшения сцепных свойств гусеничных лент к каждой машине в комплекте ЗИП прилагался набор из 40 цепочек, надевавшихся на опорные подушки через один трак. А чтобы при этом не портились резиновые сегменты обода на ведущих колесах, их предлагалось менять на металлические. Достаточно много внимания было уделено и плавности хода. С этой целью все катки (включая ведущее колесо), имеют большой диаметр и снабжены резиновыми бандажами, а для более равномерного распределения нагрузки они располагаются в несколько рядов и в шахматном порядке. В качестве упругих элементов подвески использованы торсионы, попарно размещенные внутри вваренных на днище труб. Под «капотом» Kettenkraftrad установлен четырехцилиндровый рядный карбюраторный двигатель мощностью 36 л.с. от легкового автомобиля Opel Olympia.

Пристыкованная к нему трехскоростная коробка передач с вертикально расположенными валами и понижающим рядом передает крутящий момент от двигателя через сухое однодисковое сцепление к дифференциалу и бортовым фрикционам, а далее, через приводные валы, к ведущим колесам. Использование понижающей передачи позволяет машине не только двигаться со скоростью 1–2 км/ч, но и развивать значительное усилие при буксировке. Водитель размещается над коробкой передач на сиденье мотоциклетного типа. На полках по обеим сторонам от него находятся два бензобака емкостью по 21 л каждый. Согласно заводской спецификации этого должно хватить на 260 км при движении по дороге. На бездорожье дальность «однозаправочной» поездки уменьшается раза в полтора. А теперь перейдем к главной технической особенности «гусеничного мотоцикла». Его переднее управляемое колесо не имеет привода и служит для более точного управления этим мини-тягачом при движении на высокой скорости. Естественно, управлять поворотом с использованием только его одного можно в очень небольших пределах. Более того, при столь малом выносе колеса относительно продольного центра опорной поверхности гусениц изменение направления движения с его помощью возможно лишь на очень твердой поверхности и только в том случае, если имеет место достаточное сцепление с покрытием. Если же эти условия не соблюдены, то независимо от угла поворота управляемого колеса оно, скорее всего, будет просто скользить по направлению вектора тяги гусеничного движителя. И вот тут-то и вступает в работу главная отличительная особенность немецкой полугусеничной схемы: при отклонении поворотного колеса более чем на 12 градусов в сторону от оси прямолинейного движения начинает подтормаживаться фрикцион соответствующей гусеницы, тем самым существенно уменьшая радиус разворота.

Конструкция, объединяющая поворот с притормаживанием, очень простая и надежная: через нехитрую систему рычагов от рулевой колонки посредством регулируемой тяги усилие руля передается на ленточный тормоз (бортовой фрикцион), ну а далее – по известной схеме. Эта дополнительная нагрузка на руль несколько повышает реактивное усилие при управлении, но на фоне всего остального она не критична. Поясню: применять значительное мышечное усилие при управлении Kettenkraftrad требуется во множестве случаев: чтобы открыть дроссельную заслонку, затормозить, выжать сцепление и т.д. А вот для запуска двигателя, напротив, никаких особенных усилий не требуется. Несмотря на почтенный возраст, мотор ожил практически сразу, и его бодрый рокот… в разы увеличил собиравшуюся вокруг нас толпу зрителей, и без того активно интересовавшихся невиданной техникой.

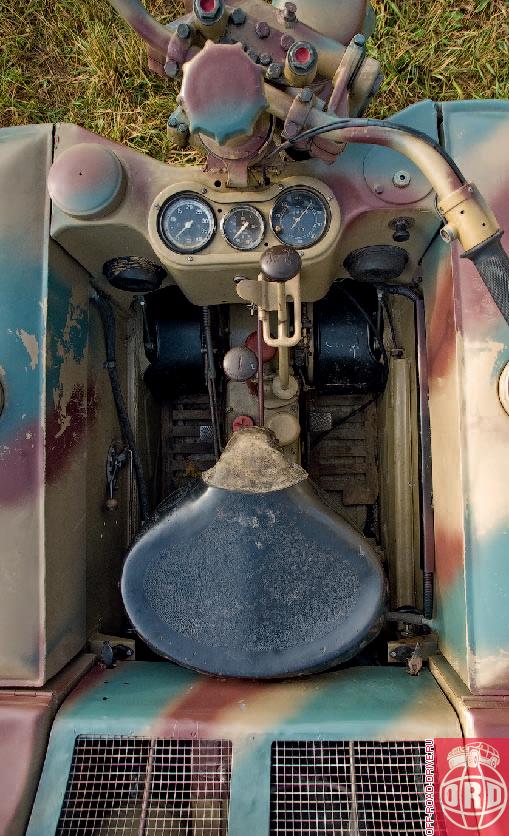

После прогрева не спеша начинаю движение. Надо заметить, что шум от работы гусеничного привода с лихвой перекрывает все звуки двигателя. На руле нет никаких органов управления за исключением характерной для мотоциклов тех лет ползунковой ручки газа да кнопки звукового сигнала. В общем, минимально необходимый набор. Но такая «бедность» не случайна (остальные рычаги находятся где угодно, только не на руле): в тяжелых условиях движения (а как вы понимаете, именно на них и рассчитан Kettenkraftrad) руки водителя не должны, да и не могут быть заняты ничем, кроме управления.

В плену «спецдорог» и «направлений»

Чтобы попасть на спецтрассу, нужно проехать по внутренней асфальтированной дороге полигона около трех километров. Дорога ровная и почти прямая. А может быть, попробовать?.. Разгон (если это можно назвать разгоном) до максимально возможной скорости довольно длительный, и «подкрадывается» к ней Kettenkraftrad очень осторожно. Впрочем, я веду себя аналогично, – техника-то малознакомая. И вот на экране GPS высвечивается приблизительная «максималка» – 55 км/ч. Что ж, очень даже неплохо для машины такого возраста и при 65 км/ч «паспортных». Конечно, на этом участке дороги у нас не предусматривалось инструментальное измерение скорости (с учетом специфики теста оно вообще не было запланировано), все получилось как-то само собой. Впрочем, это не главное. А главное то, что, сев за руль машины с весьма необычным рулевым управлением, мне не пришлось особенно напрягаться, проходя небольшие повороты на относительно большой скорости.

Да, неплохо, очень неплохо... Но вот впереди довольно крутой поворот, а скорость – 45 км/ч. На всякий случай сбрасываю до 30 (благо, тормозить не надо – такая трансмиссия что хочешь остановит, стоит лишь отпустить ручку газа). И что же вы думаете? Поворот пройден вполне достойно, да и траектория движения, по моим ощущениям, достаточно адекватна (разве что усилия на руле великоваты). В общем, пока что все идет на удивление гладко, хотя, признаюсь, я ждал худшего и перед тестом с большой опаской поглядывал на это удивительное творение.

Добравшись до спецдороги и сделав по пути некоторые предварительные выводы о поведении Kettenkraftrad на высокой (конечно, по меркам полугусеничной техники) скорости, мы приступили к выполнению упражнения «змейка». Со стороны было отчетливо видно, что при увеличении скорости прохода наступал некий критический момент, после которого Kettenkraftrad срывало с траектории, но не на внешнюю, а на внутреннюю сторону поворота! Кстати, то же самое происходило и при уменьшении дистанции между тестовыми конусами. Необычное зрелище, хотя ситуация вполне объяснимая. И в первом, и во втором случае приходилось больше поворачивать руль, так что в процесс управления начинали включаться бортовые фрикционы. Момент начала подтормаживания довольно плавный, но любое неосторожное движение рулем, – и рывок в сторону центра поворота обеспечен.

Признаюсь, это не очень приятное ощущение во время маневра и, откровенно сказать, после этого хочется сбросить скорость. Итак, небольшой промежуточный результат есть: начало работы механизма подтормаживания гусеницы при выполнении поворота ведет к существенному изменению поворачиваемости, а эта ступенчатость реакции, к тому же зависящая от регулировки привода, в свою очередь уменьшает прогнозируемость маневра. А теперь я сделаю (на мой взгляд, обоснованное) предположение, не очень приятное для Kettenkraftrad. При стечении ряда обстоятельств (относительно большая скорость и неопытность водителя) в процессе поворота возможно «задирание» одной из гусениц. Скажете, ничего страшного? Не совсем. Дело в том, что Kettenkraftrad – не квадроцикл и даже не мотоцикл с коляской. В подобной ситуации у человека, сидящего за рулем, не будет шансов выровнять крен путем отворачивания в обратную сторону. Ведь переднее колесо не будет касаться поверхности, как следствие не будет и управляемости. А из всех способов воздействия на ситуацию останется наклон собственного тела (учитывая запредельную массу «мотоцикла», такой метод вряд ли эффективен) и торможение бортовым фрикционом (для этого требуется значительный поворот руля).

А теперь посмотрим, как наш «мототанк» справится с булыжным покрытием. Помня о том, что наше «знакомство» еще не перешло в «дружбу», первый проход делаю на вполне комфортной скорости (что-то около 20 км/ч). Неплохо… Должен вам сказать, что я практически не почувствовал отличий от движения по асфальту. Большая площадь опорной поверхности гусениц «не замечала» неровностей покрытия, а торсионная подвеска без труда проглотила все колебания обрезиненных котков. Тяжелая машина буквально «плыла» по поверхности тестовой трассы.

Увеличиваю скорость. Удивительно, но ситуация ничуть не меняется. Хотя почему удивительно? Ведь это гусеничная техника, а мыто привыкли к колесной. Но когдато же булыжник должен сказать свое слово. И действительно, вскоре испытания на профилированном булыжном покрытии пришлось прекратить: при определенной скорости эффективности работы передней подвески банально не хватало, у Kettenkraftrad возникала сильная продольная раскачка, и рычажная подвеска рулевой вилки, срабатывая до упора, переставала справляться со своими обязанностями. Продолжать дальше мучить машину было бессмысленно: результат и так ясен, да и технике это бы не очень понравилось.

Сперва штурмуем траншею

Первое, что попалось на пути после съезда с асфальта, – это искусственный ров, а точнее метровой ширины траншея с вертикальными стенками. Включаю пониженный ряд трансмиссии – и вперед. Кстати сказать, дистанция между передаточными отношениями «прямой» и «пониженной» на первый взгляд кажется неоправданно большой (например, третья «пониженная» медленнее первой «прямой»), но если вспомнить, что изначально Kettenkraftrad проектировался не столько как разведовательно-диверсионная машина, сколько как артиллерийский тягач, то все встает на место.

Тем временем я приближаюсь ко рву и осторожно вывешиваю переднее колесо. Kettenkraftrad начинает заметно наклоняться вперед. Ощущения, когда почти полуторатонная махина собирается «падать», не самые приятные. Но не успел я толком испугаться, как переднее колесо уже коснулось противоположного края траншеи, и машина уверенно переползла на другую сторону. Конечно, будь ров пошире сантиметров на двадцать, преодолеть его можно было бы только ходом – довольно опасное мероприятие. И вот еще какой момент: как только мы съехали с ровного покрытия, меня сразу стали беспокоить всякого рода крены и дифференты. Причем основное внимание во время движения нужно было уделять не качеству поверхности, а ее форме. Ведь из-за узкой колеи Kettenkraftrad любой пригорок, пущенный не по центру, вносил неуверенность в движение. Конечно, частично это можно списать на процесс привыкания и адаптации, но остальное – неотъемлемая особенность управления этим немецким вездеходом.

Умный в гору не пойдет?

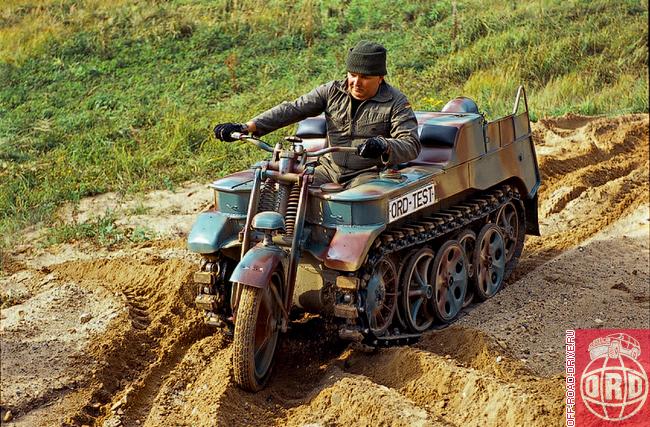

Естественно, поскольку он (умный) в нее поедет! Сказано – сделано. И вот я без особых раздумий (о чем потом сильно пожалел) двинулся в подъем. Место знакомое: некоторое время тому назад мне именно на этих холмах довелось тестировать израильский багги Tomcar и американский квадроцикл Polaris. Но то современная гражданская техника, а то Kettenkraftrad… Как я уже говорил, первая пониженная передача у «немца» настолько сильная (при интенсивном старте переднее колесо он задирает весьма охотно), что кажется: остановить его не сможет никто и ничто.

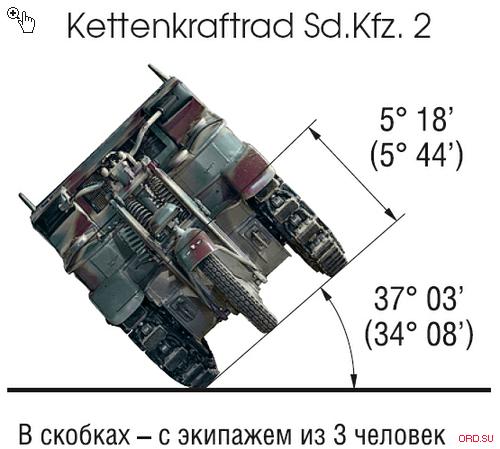

Но чем выше я заползаю в гору, тем отчетливее начинаю понимать, что развернуться для спуска на таком крутом склоне нет никакой возможности. Дело в том, что грунт в этом месте мягкий, и более нагруженная гусеница скорее всего продавит замлю, тем самым дополнительно увеличивая опасный наклон… Думать об этом совсем не хочется, тем более что после падения набок может произойти и скатывание вниз по склону. А если к тому же учесть, что в силу особенности посадки в Kettenkraftrad шансов успеть покинуть место водителя в момент опрокидывания очень мало, то последствия, надеюсь, понятны. Ведь (повторюсь) эта, лишенная каких бы то ни было защитных элементов, машина весит около полутора тонн.

В конце подъема я остановил Kettenkraftrad, чтобы определиться с дальнейшими действиями. Но вот незадача: при таком угле удержать тяжелую машину основным барабанным тормозом невозможно. Времени на размышления не оставалось, и, повинуясь инстинкту самосохранения, я стал медленно пятиться вниз по склону, одновременно «играя» сцеплением и газом на первой передаче. Конечно, движение задним ходом – дело вполне будничное, но только не в нашем случае. Ведь ускорение спуска тормозится только попытками движения вперед, и тормоз здесь не помощник. Вот так бесславно и закончилось мое покорение горы. Впрочем, бесполезным оно не стало, поскольку дало информацию для размышления.

Оказавшись на ровной поверхности, Kettenkraftrad опять стал послушным и безобидным, а я в очередной раз убедился в… «коварстве» немецкого вездехода. Хотя зря я так… Может, это не он такой, а я неправильно с ним обращаюсь? А вот в чем Kettenkraftrad точно не откажешь, так это в отличной проходимости, даже в условии тяжелых сыпучих грунтов. Это в очередной раз убедительно подтвердилось при маневрировании на глубоком песке. Кстати, переднее поворотное колесо в данном случае оказалось совершенно бесполезным. Но об этом чуть позже.

Постоянная смена декораций

Признаюсь, когда склон остался позади, я почувствовал облегчение. Тем более что при движении «в чистом поле» Kettenkraftrad показал себя чрезвычайно комфортным (конечно, со скидкой на предназначение машины) транспортным средством. По такой местности можно передвигаться довольно быстро, да и повороты проходятся без особого напряжения. Это связано с тем, что гусеница имеет возможность проскальзывать по грунту, и таким образом сглаживаются неизбежные рывки от работы трансмиссии. Более прогнозируемым становится и управление (при этом его «острота» заметно падает). Что же до «курсовой устойчивости», то ее обеспечивают существенная длина опорной части гусениц и серьезная масса аппарата. В общем, «чисто поле» стало первым местом, где мне захотелось просто покататься. А это уже говорит о наступившем взаимопонимании…

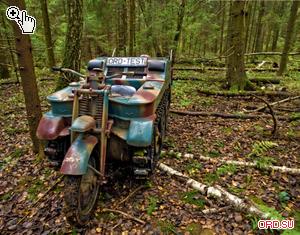

И как тут было не заехать в лес? Ведь, согласитесь, интересно проехать там, где прежде разве что ходили. Тем более что именно в лесу малая ширина машины мгновенно перешла в разряд положительных факторов. Словно какой-то механический змей, проворно протискиваясь между стволами деревьев и укладываясь в неожиданно малые радиусы поворотов (наши замеры дали результат 2,55 м), Kettenkraftrad все дальше и дальше углублялся в чащу. Ни разросшийся кустарник, ни стволы деревьев толщиной с руку не могли препятствовать этому движению. Но даже в этих условиях не стоило забывать про, мягко говоря, скромную устойчивость «гусеничного мотоцикла», так что переезжать лежащие бревна все-таки было желательно под максимально прямым углом.

А затем произошла еще одна смена «ландшафтных декораций», в результате которой стало очевидно, что по среднестатистическому болоту Kettenkraftrad движется на удивление стабильно. Одно плохо: в таких условиях переднее колесо настолько глубоко вязнет в грязи, что повернуть его становится трудновато. Казалось бы, ничего страшного – все равно в таких условиях изменения курса тяжелой гусеничной машины от поворота руля не предвидится, а вся ответственность за маневрирование ложится на фрикционы гусениц.

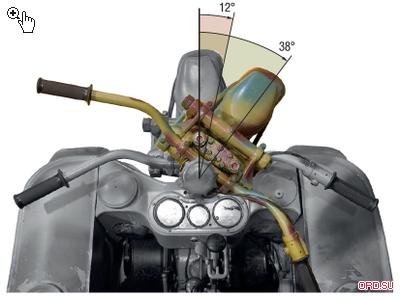

Так-то оно так, но необычность ситуации в том, что «фиксация» колеса автоматически блокирует и тяги приводов управления гусеницами! Ведь работа бортовых фрикционов начинается примерно после 12 градусов поворота руля, а существенное влияние на направление движения в таких условиях будет заметно лишь при 15–20°. А теперь попробуйте вывернуть руль на вышеозначенные углы при колесе, наполовину зарывшемся в глину. И, между прочим, мы оказались не одиноки в таком заключении... Просматривая инструкцию по эксплуатации Kettenkraftrad, я наткнулся на прямую рекомендацию завода-изготовителя о демонтаже вышеуказанного колеса при эксплуатации в условиях тяжелого бездорожья! Вроде бы неожиданное решение, но оно оправданно и логично. Причем, такая, казалось бы, примитивная трансформация автоматически превращает Kettenkraftrad в чисто гусеничный тягач.

Ну а завершающим аккордом триумфального шествия германского «гусеничного мотоцикла» времен Второй мировой войны по внедорожным просторам Московской области (чур меня, чур) или, говоря другими словами, нашего несколько сумбурного испытания легкого гусеничного тягача Kettenkraftrad, стало преодоление водной преграды. Долго искать достойное место нам не пришлось. И вот, закрыв дренажные отверстия (кингстоны), я уже медленно съезжаю с берега (глубина ручья порядка 40 см). В какой-то момент становится немного не по себе от очевидной нелогичности ситуации – я вроде бы за рулем мотоцикла, вода – вот она, а ноги при этом сухие! И тут меня посещает неожиданная мысль: я уже забыл об управляемости и проходимости... Меня не беспокоят тугая ручка газа и слабый тормоз...

Заключение

За время теста у меня много раз менялось отношение к Kettenkraftrad. И виной тому не столько необычность самого испытания, сколько оригинальность тестируемой конструкции. Победы сменялись поражениями, а непонимание – восторгом. Нет, я не думаю, что нам удалось до конца понять эту, мягко говоря, неординарную историческую технику. Но попытка была, и была она искренней...

Редакция благодарит за предоставленную технику компанию «Коллекционные автомобили», <lehn.ru>, тел.: (495) 77 435 77.

текст: Александр СОТНИКОВ
фото: Александр ДАВИДЮК
Алексей ВАСИЛЬЕВ
Андрей АКСЕНОВ
